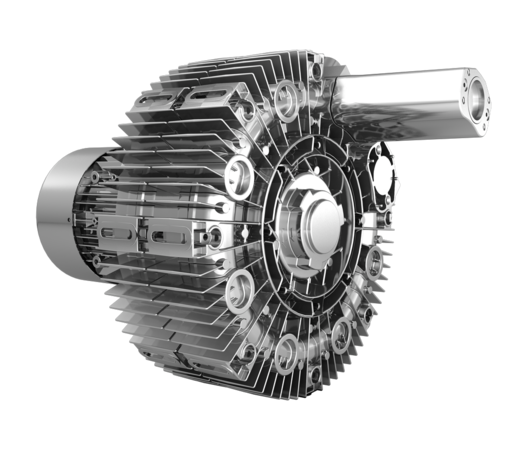

Jednostupňové dmychadla s postranním kanálem INW



---





Technické údaje:



Typ	Sací výkon (m3/h)	Tlak/ vakuum (mbar)	Motor (IP54), 50Hz, (60Hz)*			Hlučnost (dB)	Hmotnost (kg)	Připojení dmychadla (vnitřní závit)
			Příkon	Napětí	Proud
			(kW)	(V)	(A)
Třífázové
INW 01 H16	55	90/80	0,2	200-240 Δ/345-415 Y	1,0 Δ/0,6 Y	46	5	G 1"
INW 11 H16	70	120/110	0,25	200-240 Δ/345-415 Y	1,16 Δ/0,7 Y	48	7	G 1"
INW 21 H06	80	110/100	0,25	200-240 Δ/345-415 Y	2,1 Δ/1,2 Y	53	8	G 1¼"
INW 21 H16	80	130/120	0,4	200-240 Δ/345-415 Y	2,6 Δ/1,5 Y	53	10	G 1¼"
INW 31 H06	110	120/110	0,55	200-240 Δ/345-415 Y	2,8 Δ/1,6 Y	55	11	G 1¼"
INW 41 H06	145	120/120	0,7	200-240 Δ/345-415 Y	3,8 Δ/2,2 Y	63	13	G 1½"
INW 41 H16	145	160/160	0,85	200-240 Δ/345-415 Y	4,0 Δ/2,3 Y	63	15	G 1½"
INW 41 H26	145	200/170	1,3	200-240 Δ/345-415 Y	5,7 Δ/3,3 Y	63	17	G 1½"
INW 51 H06	210	100/110	0,85	200-240 Δ/345-415 Y	4,2 Δ/2,4 Y	64	19	G 2"
INW 51 H16	210	170/170	1,3	200-240 Δ/345-415 Y	6,6 Δ/3,8 Y	64	21	G 2"
INW 51 H26	210	190/200	1,6	200-240 Δ/345-415 Y	7,5 Δ/4,3 Y	64	22	G 2"
INW 51 H36	210	270/220	2,2	200-240 Δ/345-415 Y	9,7 Δ/5,6 Y	64	25	G 2"
INW 53 H06	270	40/40	0,85	200-240 Δ/345-415 Y	4,2 Δ/2,4 Y	65	19	G 2"
INW 53 H16	270	110/120	1,3	200-240 Δ/345-415 Y	6,6 Δ/3,8 Y	65	21	G 2"
INW 53 H26	270	150/160	1,6	200-240 Δ/345-415 Y	7,5 Δ/4,3 Y	65	22	G 2"
INW 53 H36	270	230/220	2,2	200-240 Δ/345-415 Y	9,7 Δ/5,6 Y	65	25	G 2"
INW 61 H06	280	180/170	1,6	200-240 Δ/345-415 Y	8,5 ∆/ 4,9 Y	65	24	G 2”
INW 61 H16	280	220/235	2,2	200-240 Δ/345-415 Y	9,7 Δ/5,6 Y	65	26	G 2"
INW 61 H26	280	280/280	3,0	200-240 Δ/345-415 Y	12,5 Δ/7,2 Y	65	31	G 2"
INW 71 H06	318	150/160	1,6	200-240 Δ/345-415 Y	8,5 Δ/4,9 Y	69	27	G 2"
INW 71 H16	318	200/210	2,2	200-240 Δ/345-415 Y	10 Δ/5,6 Y	69	29	G 2"
INW 71 H26	318	290/270	3	200-240 Δ/345-415 Y	12,5 Δ/7,2 Y	69	34	G 2"
INW 71 H37	318	330/290	4	345-415 ∆/600-720 Y	9,5 Δ/5,2 Y	69	40	G 2"
INW 73 H06	420	100/100	1,6	200-240 Δ/345-415 Y	8,5 Δ/4,9 Y	70	29	G 2"
INW 73 H16	420	170/180	2,2	200-240 Δ/345-415 Y	9,7 Δ/5,6 Y	70	32	G 2"
INW73 H26	420	200/220	3	200-240 Δ/345-415 Y	12,5 Δ/7,2 Y	70	37	G 2"
INW 73 H37	420	290/260	4	345-415V ∆/600-720 Y	9 ∆/5,2 Y	70	42	G 2"
INW 81 H07	530	200/200	4,0	345-415V ∆/600-720 Y	9,5 ∆/5,5 Y	70	51	G 2½"
INW 81 H17	530	300/300	5,5	345-415V ∆/600-720 Y	12,9 ∆/7,4 Y	70	61	G 2½"
INW 81 H27	530	430/320	7,5	345-415V ∆/600-720 Y	16,7∆/9,6 Y	70	66	G 2½"
INW 83 H07	700	140/150	4,0	345-415V ∆/600-720 Y	9,5 ∆/5,5 Y	70	52	G 2½"
INW 83 H17	700	190/200	5,5	345-415V ∆/600-720 Y	12,9 ∆/7,4 Y	70	62	G 2½"
INW 83 H27	700	260/270	7,5	345-415V ∆/600-720 Y	16,7 ∆/9,6 Y	70	67	G 2½"
INW 84 H27	900	180/200	7,5	345-415V ∆/600-720 Y	16,7 ∆/9,6 Y	74	87	G 2½"
INW 84 H37	900	370/280	11	345-415V ∆/600-720 Y	28 ∆/16,2 Y	74	115	G 2½"
INW 91 H07	1050	190/190	8,5	345-415V ∆/600-720 Y	18,2 ∆/10,5 Y	74	108	G 4"
INW 91 H17	1050	280/290	12,5	345-415V ∆/600-720 Y	28,0 ∆/16,2 Y	74	121	G 4"
INW 91 H37	1050	460/360	18,5	345-415V ∆/600-720 Y	37,0 ∆/21 Y	74	126	G 4"
INW 93 H07	1370	110/120	8,5	345-415V ∆/600-720 Y	18,2 ∆/10,5 Y	75	98	G 4"
INW 93 H17	1370	190/210	12,5	345-415V ∆/600-720 Y	28,0 ∆/16,2 Y	75	120	G 4"
INW 93 H37	1370	320/310	18,5	345-415V ∆/600-720 Y	37,0 ∆/21,0 Y	75	131	G 4"
INW 94 H27	1940	110/130	15	345-415V ∆/600-720 Y	35,0 ∆/20,0 Y	75	187	G 4"
INW 94 H37	1940	200/220	20	345-415V ∆/600-720 Y	40,0 ∆/23,0 Y	75	212	G 4"
INW 94 H47	1940	280/310	25	345-415V ∆/600-720 Y	52,0 ∆/30,0 Y	75	219	G 4"
INW 95 H27	2050	170/160	15	345-415V ∆/600-720 Y	35,0 ∆/20,0 Y	75	220	G 4"
INW 95 H37	2050	230/250	20	345-415V ∆/600-720 Y	40,0 ∆/23,0 Y	75	230	G 4"
INW 95 H47	2050	280/310	25	345-415V ∆/600-720 Y	52,0 ∆/30,0 Y	75	235	G 4"
Jednofázové
INW 01 A11	55	80/70	0,2	200-240	1,43	46	6	G 1"
INW 11 A11	70	110/110	0,25	200-240	1,7	48	8	G 1"
INW 21 A11	80	130/120	0,37	200-240	2,7	53	10	G 1¼"
INW 31 A01	100	120/120	0,55	200-240	3,7	55	12	G 1¼"
INW 41 A01	145	120/120	0,7	200-240	4,5	63	16	G 1½"
INW 41 A11	145	160/150	0,8	200-240	5,2	63	16	G 1½"
INW 41 A21	145	190/150	1,1	200-240	7,3	63	18	G 1½"
INW 51 A01	210	160/160	1,1	200-240	7,3	64	22	G 2"
INW 51 A11	210	190/200	1,5	200-240	9	64	26	G 2"
INW 53 A21	270	120/140	1,5	200-240	9	65	26	G 2"



Pokud vám nevyhovuje rozsah jednostupňových dmychadel vyberte si z dalších nabízených modelů:



INW_dvoustupňové	INW_vysokotlaká
0,7 - 25 kW    tlak: do 670 mbar podtlak: do  -460 mbar (560 mbar ABS) kapacita: 85 - 1110 m³/h	0,55 - 7,5 kW    tlak: do 1040 mbar podtlak: do -730 mbar (270 mbar ABS) kapacita: 47 - 170 m³/h



NA STÁHNUTÍ

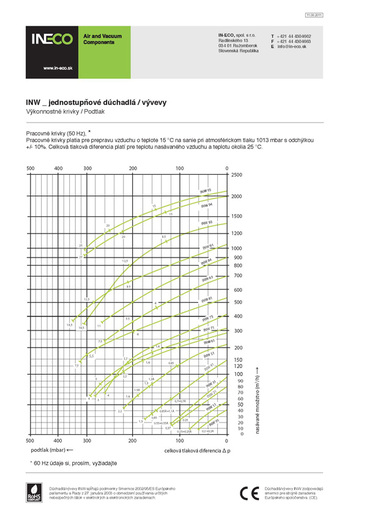

Výkonnostní křivky pro přetlak	Výkonnostní křivky pro podtlak
